Công nghiệp ô tô Nút hàn máy hàn điểm KCF / Si3n4 / Zro2 Guide Pin
1. Mô tả:
Bloom hàn là nhà sản xuất của các thanh KCF,và chúng tôi cũng làm cho các KCF guide pin. Chúng tôi cung cấp các kích thước khác nhau guide pin,định vị pin,bushing,sleeve.Our vật liệu bao gồm vật liệu hợp kim KCF,bọc gốm,Zirconia gốm, silicon nitride gốm vv Chúng tôi không chỉ có thể làm cho kích thước tiêu chuẩn và cũng có thể làm cho các KCF chân theo bản vẽ của bạn. Chào mừng bạn hỏi.
Chúng tôi sản xuất và cung cấp tất cả các loại phụ kiện hàn kháng, điện cực hàn, đầu điện cực, đầu nắp, tay cầm điện cực, cánh tay điện cực, bộ điều chỉnh, bánh xe hàn, chân thẳng, chân cong,KCF guide pin, tay áo KCF, dụng cụ quần áo, thử nghiệm hàn.
2. Tài sản
|
Mã |
Thành phần ((wt%) |
Độ bền kéo ((N/mm2) |
Sức mạnh năng suất ((N/mm2) |
Chiều dài ((%) |
Đặc điểm |
Ứng dụng |
|
KCF |
Cr20,Al3,Fe Bal |
539 |
392 |
15 |
Chống oxy hóa |
Đĩa hàn, kim hướng dẫn để hàn phóng |
Chúng tôi cung cấp các kích cỡ khác nhau của KCF guide pin và tay áo KCF. Các chân kcf tiêu chuẩn luôn có trong kho. Cũng cung cấp chân tùy chỉnh theo bản vẽ của bạn.Với hiệu suất cách nhiệt tuyệt vời và tuổi thọ dài,kcf guide pin của chúng tôi được sử dụng trực tiếp hoặc gián tiếp trên GM,VW,TOYOTA vv.
Vật liệu chân: KCF,AL2O3,ZrO2,Si3N4,Vật gốm,băng không gỉ vv
Chiều kính KCF: M4, M5, M6, M8, M10, M12...
Ứng dụng: KCF guide pins được sử dụng rộng rãi trên project welding,nut welding,stud welding
Hiệu suất cách nhiệt tốt
Khả năng chống mòn tuyệt vời
Hiệu suất chống oxy hóa ở nhiệt độ cao
Hiệu suất sốc nhiệt tốt
Vật liệu KCF là một vật liệu kim loại đặc biệt. Thông qua quy trình xử lý nhiệt đặc biệt và phạm vi nhiệt độ quy trình 1000-1500 độ,bề mặt có thể tạo ra một lớp cách nhiệt chất lượng cao dày 10-32μm,mảng cách nhiệt và ma trận hợp kim có khả năng kết hợp tốt.Vì vậy, vật liệu có tính chống mòn tốt và chống cách nhiệt cao.Vật liệu trong chế biến cơ khí sau khi hình thành nhiều bộ phận, sau khi làm sạch và xử lý nhiệt bằng cách cách nhiệt,mời mòn và chống oxy hóa ba chức năng của sản phẩm. Vật liệu này chủ yếu được sử dụng trong thiết bị hàn kháng.
Chúng tôi thường sử dụng kim hướng dẫn gốm như một kim vị trí nốt hàn, nhưng vì độ dẻo dai của gốm là nghèo, mong manh, vì vậy bây giờ KCF kim hướng dẫn thay vì gốm ngày càng phổ biến hơn.
KCF Positioning Pin
a) Shợp kim ferrochrome đặc biệt
b) Được đặc trưng bởi độ cứng tốt và sức mạnh và độ dẻo dai
c) Lcách điện áp trên bề mặt sau quá trình xử lý nhiệt đặc biệt
d) xử lý thuận tiện và chu kỳ ngắn hơn
|
1
|
Hiệu suất cách nhiệt tốt
|
|
2
|
Khả năng chống mòn tuyệt vời
|
|
3
|
Hiệu suất chống oxy hóa ở nhiệt độ cao
|
|
4
|
Hiệu suất sốc nhiệt tốt
|
| Vật gốm (mạnh) | Theo truyền thống Silicon Nitride - Hoàn toàn cách nhiệt. |
Xám, Trắng, Beige, Xanh | Chi phí ban đầu cao nhưng sẽ tồn tại lâu hơn bất kỳ chân nào khác khi điều kiện cho phép. dễ bị hư hỏng. |
|---|---|---|---|
| KCF | Một hợp kim đặc biệt được xử lý chữa bệnh với một lớp da cứng, cách nhiệt | Xám / Đen | Một cái kẹp giá rẻ với tuổi thọ hợp lý |
2. Kích thước
Mã W-PN
|
Kích thước |
Mã |
Kích thước |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
L |
C |
D |
E |
Q |
R |
||
|
M4 |
4P |
4.8 |
12.0 |
29.0 |
6.5 |
5.5 |
7.5 |
2 |
11.0 |
|
M5 |
5P |
5.8 |
12.0 |
30.0 |
8.5 |
7.5 |
6.5 |
2 |
15.0 |
|
M6 |
6P |
6.8 |
12.0 |
31.5 |
11.0 |
9.5 |
5.5 |
3 |
23.6 |
|
M8 |
8P |
8.8 |
12.0 |
31.0 |
12.0 |
10.5 |
4.0 |
3 |
21.7 |
|
M10 |
10P |
10.8 |
16.0 |
34.5 |
14.0 |
12.0 |
5.5 |
4 |
22.3 |
|
M12 |
12P |
12.8 |
16.0 |
36.0 |
17.0 |
15.0 |
4.0 |
4 |
27.0 |
Mã PN-A
|
Kích thước |
Đường dây số. |
Ød |
ØD |
Ød1 |
L |
|---|---|---|---|---|---|
|
M4 |
PN-A-4.8 |
4.8 |
12 |
3.1 |
4.0 |
|
M5 |
PN-A-5.8 |
5.8 |
4.0 |
5.0 |
|
|
M6 |
PN-A-6.8 |
6.8 |
4.8 |
5.5 |
|
|
M8 |
PN-A-8.8 |
8.8 |
6.6 |
6.0 |
|
|
M10 |
PN-A-10.8 |
10.8 |
16 |
8.3 |
8.5 |
|
M12 |
PN-A-12.8 |
12.8 |
10.3 |
10.0 |
Mã I-PM
|
Kích thước hạt |
Kích thước |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
E |
F |
G |
L |
Q |
R |
|
|
M4 |
3.2 |
4-7 |
10 |
5 |
2.0 |
22 |
4 |
31 |
2.5 |
9.0 |
|
M5 |
4.1 |
5-8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3.0 |
13.3 |
|
M6 |
4.9 |
6-10 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
M8 |
6.6 |
8-11 |
12 |
8 |
3.0 |
23 |
3 |
34 |
5.0 |
17.5 |
|
M10 |
8.5 |
10-13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7.0 |
30.5 |
|
UNIFY |
9.7 |
11-14 |
16 |
12 |
4.0 |
24 |
3 |
39 |
8.0 |
37.5 |
|
M12 |
10.4 |
12-15 |
16 |
12 |
4.0 |
24 |
3 |
39 |
9.0 |
41.0 |

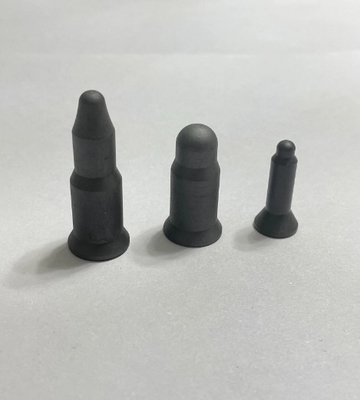

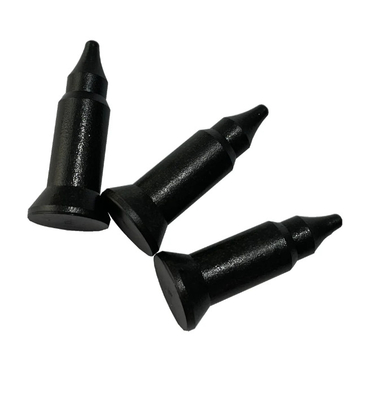

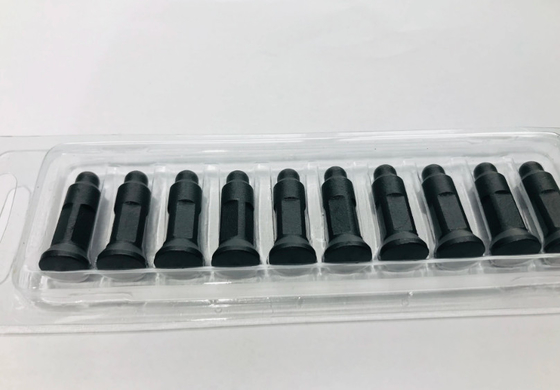

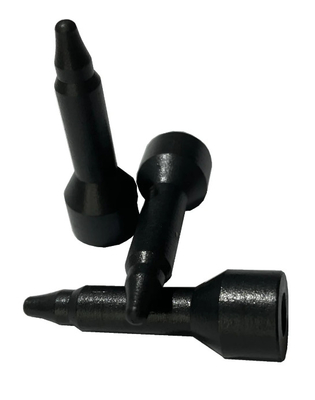

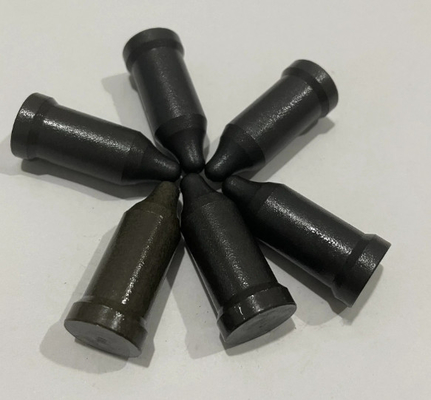

3. Nhiều hình ảnh hơn
