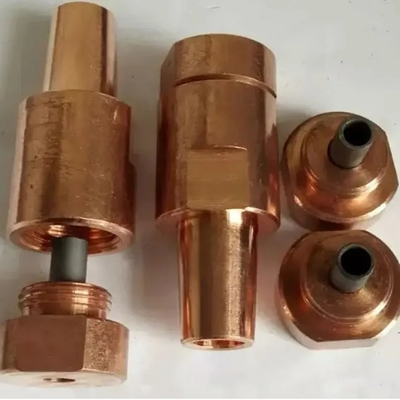

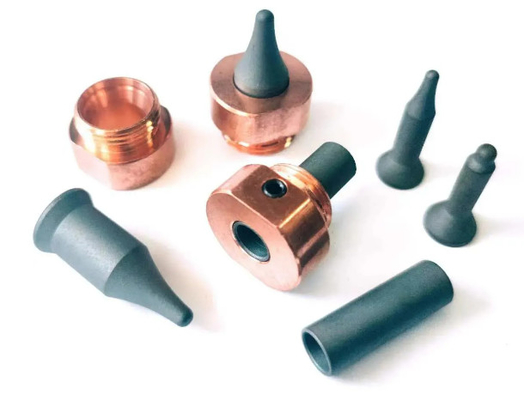

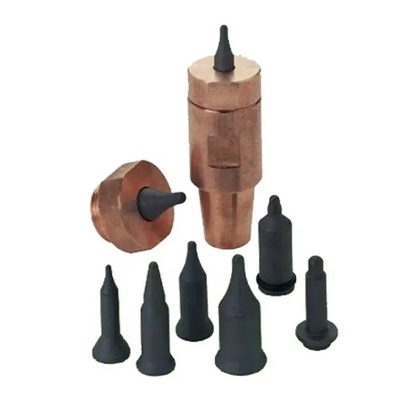

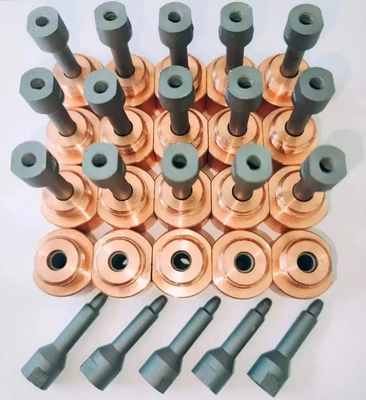

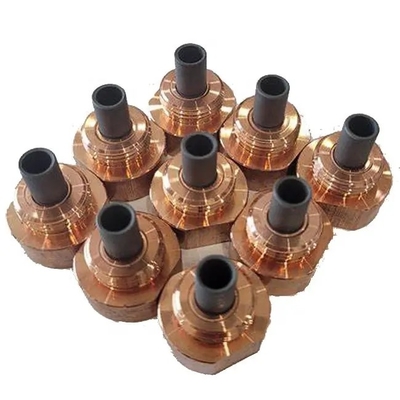

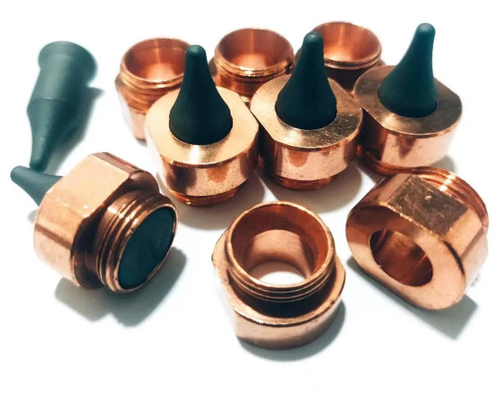

Nut Projection Welding Electrode Kcf Positioning Pin Electrode Core Electrode Cap Electrode Cover Welding Isolation Pin (Điện tử được chiếu vào hạt)
KCF, vật liệu này chủ yếu được sử dụng trong các thiết bị hàn kháng. chúng tôi thường sử dụng kim loại dẫn pin như một kim loại nốt hàn vị trí, nhưng vì độ dẻo dai của gốm là nghèo, mong manh,vì vậy bây giờ KCF guide pin thay vì gốm là ngày càng phổ biến.
Thông thường chúng tôi có kích thước tiêu chuẩn cho M4 / M5 / M6 / M8 / M10 và chúng tôi cũng chấp nhận các loại tùy chỉnh.
Bạn chỉ cần chia sẻ những bản vẽ mà bạn muốn và chúng tôi sẽ trích dẫn cho bạn.
Chúng tôi thường sử dụng kim hướng dẫn gốm như một kim vị trí nốt hàn, nhưng vì độ dẻo dai của gốm là nghèo, mong manh, vì vậy bây giờ KCF kim hướng dẫn thay vì gốm ngày càng phổ biến hơn.
KCF Guide Pins / Sleeve không phải là lớp phủ cách nhiệt mà là vật liệu cách nhiệt được chế biến đặc biệt không bị vỏ.
Vật liệu chân: KCF,AL2O3,ZrO2,Si3N4,Vật gốm,băng không gỉ vv
Chiều kính KCF: M4, M5, M6, M8, M10, M12...
Ứng dụng: KCF guide pins được sử dụng rộng rãi trên project welding,nut welding,stud welding
▲sức mạnh nhiệt độ cao
▲kháng sốc nhiệt cao hơn
▲ khả năng chịu mòn tuyệt vời
▲sức mạnh gãy tốt
▲mệt mỏi cơ học và chống trượt
▲ Tài sản không ướt tuyệt vời với khả năng chống oxy hóa tốt
▲ Nó là thuận tiện để xử lý hình dạng thanh, và thời gian sẽ được ngắn hơn
Mã W-PN
|
Kích thước |
Mã |
Kích thước |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
L |
C |
D |
E |
Q |
R |
||
| M4 | 4P | 4.8 | 12.0 | 29.0 | 6.5 | 5.5 | 7.5 | 2 | 11.0 |
| M5 | 5P | 5.8 | 12.0 | 30.0 | 8.5 | 7.5 | 6.5 | 2 | 15.0 |
| M6 | 6P | 6.8 | 12.0 | 31.5 | 11.0 | 9.5 | 5.5 | 3 | 23.6 |
| M8 | 8P | 8.8 | 12.0 | 31.0 | 12.0 | 10.5 | 4.0 | 3 | 21.7 |
| M10 | 10P | 10.8 | 16.0 | 34.5 | 14.0 | 12.0 | 5.5 | 4 | 22.3 |
| M12 | 12P | 12.8 | 16.0 | 36.0 | 17.0 | 15.0 | 4.0 | 4 |
27.0 |
