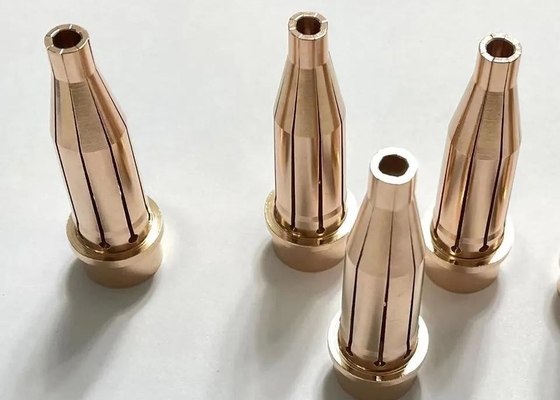

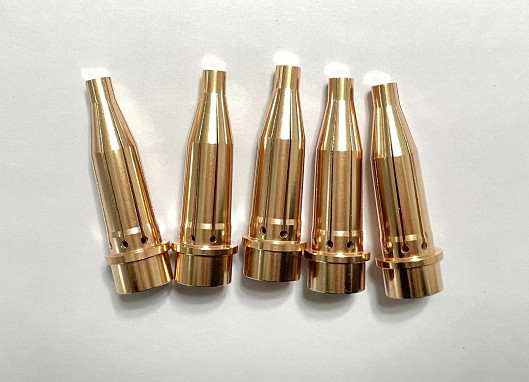

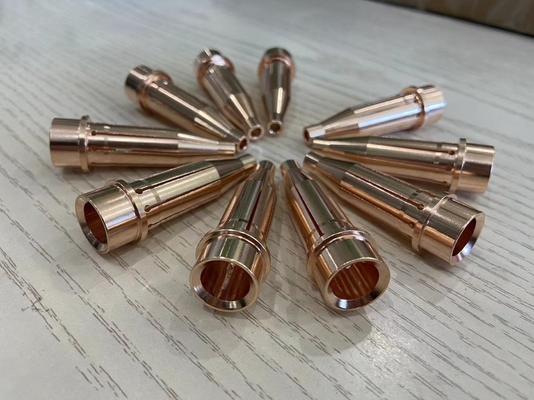

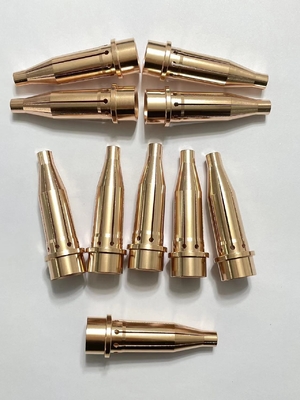

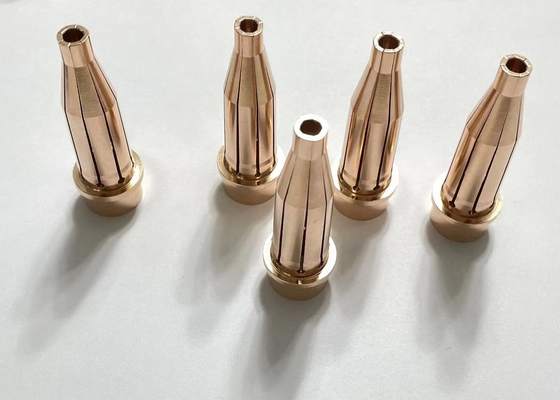

Collets được sử dụng để giữ đinh tán hoặc chốt trong súng đinh tán trong quá trình hàn

B Bộ sưu tập được sử dụng để giữ đinh tán hoặc ghim vào súng đinh tán trong quá trình hàn

Trong nhiều ngành công nghiệp như phần cứng, ô tô, đóng tàu, máy bay, v.v., cần một số lượng lớn đinh hàn (hoặc ốc vít) để hàn vào các bộ phận kim loại tấm.Trong quá trình hàn, súng hàn có một bộ phận dễ bị tổn thương chung là mâm cặp hàn, dùng để giữ đinh hàn và dẫn dòng điện hàn.Trong quá trình hàn, do dòng điện hàn rất lớn, nhiệt độ làm việc cao nên mâm cặp hàn rất dễ bị hư hỏng.Hiện nay, một phần kết nối mâm cặp hàn stud thường được sử dụng của cấu trúc ren, nghĩa là, mâm cặp hàn stud và vị trí kết nối súng hàn thường là kết nối ren.Mâm cặp hàn stud cần dẫn điện, thường được làm bằng đồng, thiếu tính đàn hồi, đinh giữ mâm cặp thường được sử dụng thay cho vòng cao su 0 để cải thiện lực kẹp của mâm cặp.Trong trường hợp kết nối bằng ren, mâm cặp hàn dễ bắt lửa giữa các ren kết nối, do đó các ren kết nối bị hỏng.Do vòng chữ O là sản phẩm cao su nên ở nhiệt độ cao rất dễ bị lão hóa nên lực kẹp của mâm cặp hàn giảm đi, làm giảm đáng kể tuổi thọ của mâm cặp.

Mâm cặp hàn stud bao gồm thân mâm cặp rỗng, mặt sau của thân mâm cặp là bộ phận lắp đặt, mặt trước của thân mâm cặp là bộ phận kẹp, bộ phận kẹp dọc theo khe đàn hồi mở dọc trục, bộ phận kẹp có rãnh xung quanh rãnh, trong rãnh được trang bị một bộ phận kẹp đàn hồi, bộ phận kẹp đàn hồi là một bộ phận kẹp đàn hồi bằng kim loại.

Nhiệt độ cao khi hàn

Collet "B" là loại collet phổ biến nhất được sử dụng trên thiết bị hàn stud CD.

Môi trường không dễ bị lão hóa, có thể duy trì lực kẹp trong thời gian dài, cải thiện đáng kể mâm cặp hàn đinh tán

Tuổi thọ, giảm chi phí sản xuất.

Một cụm mâm cặp hàn stud bao gồm bệ mâm cặp, mâm cặp và đai ốc khóa để lắp mâm cặp trên bệ mâm cặp;Đai ốc khóa được cung cấp một đầu lớn và một đầu nhỏ, và đường kính trong của đầu lớn lớn hơn đường kính trong của đầu nhỏ, và một mặt phẳng nghiêng tiếp xúc đầu tiên được bố trí giữa đầu lớn và đầu nhỏ;Một đầu của mâm cặp gần bệ mâm cặp được cung cấp một vòng lồi kết nối dọc theo phần nhô ra theo chu vi, kết nối vòng lồi ra khỏi bệ mâm cặp được cung cấp một mặt phẳng nghiêng tiếp xúc thứ hai;Phần vòng lồi kết nối nằm ở đầu lớn của đai ốc khóa và góc xiên tiếp xúc thứ hai được nối với góc xiên tiếp xúc thứ nhất.Sau khi siết chặt đai ốc khóa, thành bên ngoài của khớp vít được nối với đầu lớn của đai ốc khóa, thành bên trong được nối với vòng lồi kết nối và góc xiên tiếp xúc đầu tiên của đai ốc khóa được nối với đai ốc khóa. vát tiếp xúc thứ hai.Theo cách này, đai ốc khóa được kết nối chặt chẽ với bệ mâm cặp và mâm cặp, dòng điện hơn 1000A có thể đi qua trơn tru, để tránh nới lỏng giữa ba đai ốc, dẫn đến tăng điện trở tiếp xúc, ngọn lửa bề mặt tiếp xúc và đốt cháy các bộ phận có liên quan.
