Chất lượng cao Máy đùn nhựa trục vít đôi và thùng trục vít cho máy PVC
1. Ứng dụng Sản phẩm
Sử dụng trung tâm gia công hoàn thiện, công nghệ gia công hợp lý, thiết bị kiểm tra tiên tiến, để đảm bảo rằng độ chính xác gia công của mỗi sản phẩm.
Phần tử vít máy đùn trục vít đôi:
một.khả năng thay thế cho nhau thuận tiện bằng cách kết hợp nhanh nhẹn.
b.thực hiện hiệu quả tự làm sạch, truyền động, kết hợp, tạo áp suất và v.v.
c.được làm bằng tốc độ dao cao W6Mo5Cr4V2, hoặc thép chống ăn mòn 38CrMoAlA bằng cách xử lý tốc độ.
Nguyên tắc mô-đun linh hoạt được thực hiện với các phần thùng trục vít từ nhiều loại thiết kế khác nhau có thể.Sự gia nhiệt nhanh chóng, chuyên sâu và đồng đều của phần thùng trục vít được đảm bảo bằng lò sưởi điện.Các phần thùng được làm mát bằng nước bằng hệ thống lỗ khoan bên trong với các lỗ khoan được bố trí sát thành thùng bên trong.
2.Vật chất
| Vật chất | Sự mô tả | Độ cứng |
| W6Mo5Cr4V2 | Thép công cụ tôi cứng | 58-60HRC |
| Cr12moV | Thép hợp kim cứng | 58-60HRC |
| SAM 10 / CK 45 | Vật liệu lưỡng kim hợp kim điện | 58-65HRC |
| 38CrMoAIA | Thép nitrided | ＞ HV940 |
| 440C |
Thép không gỉ cấp thực phẩm
|
54 ~ 56HRC |
| C-276 | Hastelloy | 180HB |
3.Biểu đồ thiết kế thùng
|
Không. |
Người mẫu |
L * W * H (mm) |
Đường kính Φ (mm) |
Khoảng cách trung tâm D (mm) |
|
1 |
20 |
132 * 115 * 105 |
Φ23 |
18.4 |
|
2 |
30 |
120 * 135 * 115 |
Φ30,6 |
26 |
|
3 |
35 |
140 * 140 * 120 |
Φ36 |
30 |
|
4 |
36 |
150 * 160 * 140 |
Φ36 |
30 |
|
5 |
40 |
160 * 175 * 145 |
Φ41,6 |
34,5 |
|
6 |
50 |
190 * 190 * 150 |
Φ51 |
42 |
|
7 |
52 |
210 * 200 * 155 |
Φ52 |
43 |
|
số 8 |
53 |
220 * 210 * 160 |
Φ53,3 |
48 |
|
9 |
58 |
240 * 220 * 175 |
Φ58 |
48 |
|
10 |
60 |
240 * 210 * 170 |
Φ60 |
52 |
|
11 |
65 |
240 * 210 * 170 |
Φ63 |
52 |
|
12 |
75 |
290 * 260 * 200 |
Φ71,8 |
60 |
|
13 |
85 |
320 * 280 * 215 |
Φ81,9 |
67,8 |
|
14 |
92 |
360 * 210 * 240 |
Φ92 |
78 |
|
15 |
95 |
360 * 310 * 240 |
Φ94 |
78 |
|
16 |
110 |
420 * 330 * 240 |
Φ109 |
91,5 |
|
17 |
125 |
500 * 390 * 290 |
Φ125 |
98 |
|
18 |
135 |
500 * 440 * 340 |
Φ134 |
110 |

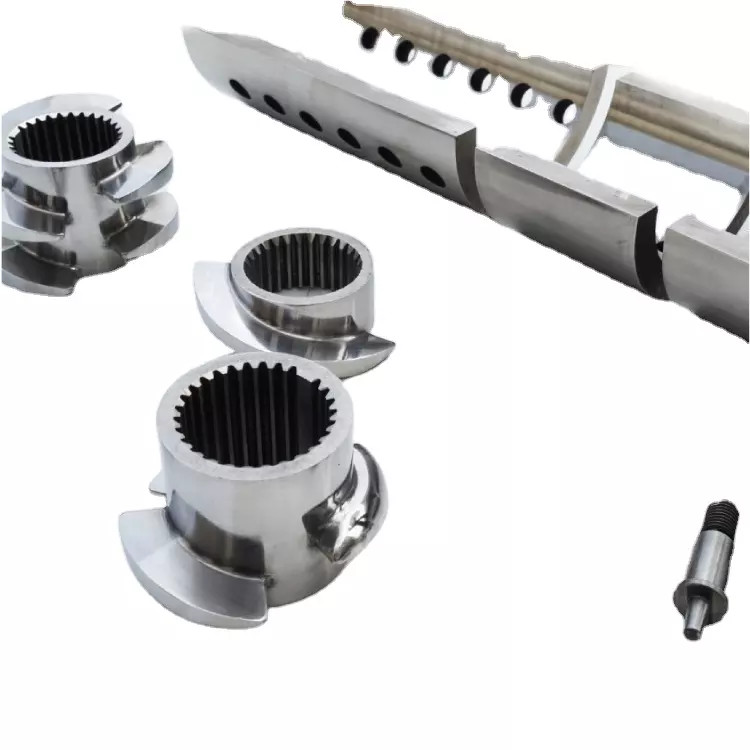

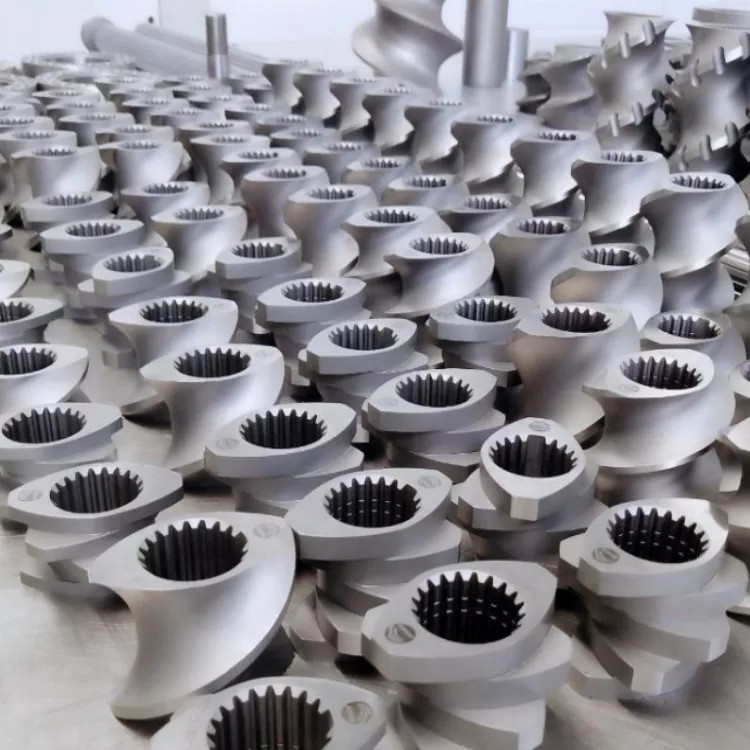

4. Hình ảnh:
