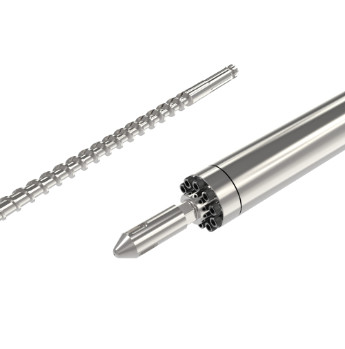

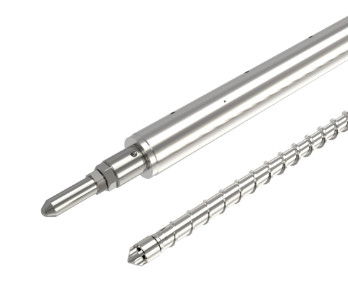

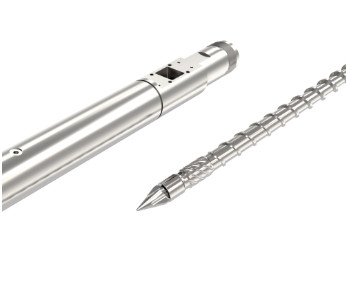

Toshiba Ec50xs Ec75xs I1.5 Vít xi lanh lưỡng kim loại với đầu lắp ráp cho máy nhựa
1.Sự mô tả
Máy đùn trục vít đôi hình nón loại khác nhau của chúng tôi cho các nguyên liệu nhựa khác nhau / máy đùn thương hiệu trong nước / nước ngoài.Chúng tôi cũng cung cấp cho các công ty máy móc nhựa trong nước.
Đường kính trục vít: Φ15mm-Φ360mmL / D = 15-56
Chiều dài của trục vít và thùng / xi lanh: 8000mm
Theo vật liệu và sản phẩm nhựa khác nhau để thiết kế cấu trúc trục vít, tốc độ nén và L / D khác nhau.
Theo chất liệu và sản phẩm nhựa khác nhau để thiết kế Thùng khác nhau với hệ thống xả và hệ thống tải lực IKV.
| Dòng trục vít | Vật chất |
| EPS4000 | Hợp kim lưỡng kim |
| ASSAB A-88 | |
| EPS5000 | HITACHI SKD-61, SKH-55 |
| EPS6000 | ASSAB V10, PM60 |
| EPS7000 | Hợp kim phun đầy đủ |
| EPS8000 | ASSAB Elmax |
2.Quy trình sản xuất
Cắt vật liệu → gọt vỏ → làm cứng và tôi luyện → tiện thô → định tính → tiện bán tinh → định tính → mài ổn định bản chất → mài → nitro hóa → hoàn thiện bề mặt → tiện ren CNC → đánh bóng cho đến khi nhận ra sản phẩm cuối cùng
3.Đặc điểm kỹ thuật vít
| ĐẶC ĐIỂM KỸ THUẬT VÍT | |
| Đường kính trục vít | 20-220 mm |
| Lực kẹp khuôn | 250-3200 T |
| Trọng lượng bắn | 30-30000G |
| Độ sâu lớp nitrided | 0,5-0,8 mm |
| Độ cứng nitrider | 900-1000 HV |
| Nitrided Brttleness | Dưới lớp 1 |
| Độ nhám bề mặt | Ra 0,4 |
| Độ tuyến tính của trục vít | 0,015 mm |
| Mạ Chrome cứng | > = 950 |
| Chiều sâu lớp mạ Chrome | 0,025-0,085 mm |
| Độ sâu lớp lưỡng kim | 3 mm |
| Độ cứng hợp kim | HRC 62-72 |
4 .Thông số kỹ thuật
|
Vật liệu cơ bản |
1) 38CrMoAlA (JIS SACM645); 2) Cr12MOV (JISSKD-11); |
|
Vật liệu hợp kim lưỡng kim |
1) Hợp kim dựa trên Fe2) Hợp kim dựa trên Ni / Deloroalloy |
|
Double-alloylevel |
Cấp A - chứa Vonfram 40% |
|
Xử lý bề mặt |
Xử lý nhiệt |
5.Vật liệu
Vít và thùng mvật liệu ăn mòn được sử dụng thép 38CrMoALA, quá trình làm nguội và tôi, định tính, nitơ, một quá trình đánh bóng, tinh chế, có tuổi thọ cao, chống mài mòn, chống ăn mòn tốt, v.v., nó có thể được sử dụng để thay thế thiết bị tiên tiến của nước ngoài và Thiết bị hiệu suất cao trong nước .
Thông số kỹ thuật: Φ20mm- Φ300mm
Tỷ lệ co: L / D = 15-65
Vật liệu và Công nghệ:
1. Xử lý thấm nitơ 38CrMoALA
Độ sâu thấm nitơ: 0,5-0,8mm, độ cứng thấm nitơ: HV> 920
2. Mạ 42CrMo: dập tắt tần số cao + mạ / PTA lưỡng kim + mạ
Độ cứng mạ crom: lớn hơn hoặc bằng HV800, độ dày 0,03-0,05mm, độ nhám Ra0,2um
3. SKD61 điều hòa, dập tắt chân không và xử lý cứng tích hợp
Chỉ số độ cứng: HRC> 55-58, độ thẳng 0,015mm / m, độ nhám ra0,4um
4. Làm nguội chân không 9Cr18Mov, mài tròn CNC
Chỉ số độ cứng: HRC> 50-55, độ thẳng 0,015mm / m, độ nhám ra0,4um
5. mạ crom cứng Thông số kỹ thuật:
Độ dày lớp mạ crom: 0,05-0,10mm, độ cứng lớp crom: HV≥960
