Lưỡng kimThùng trục vít cho máy đùn nhựa
1. Mô tả

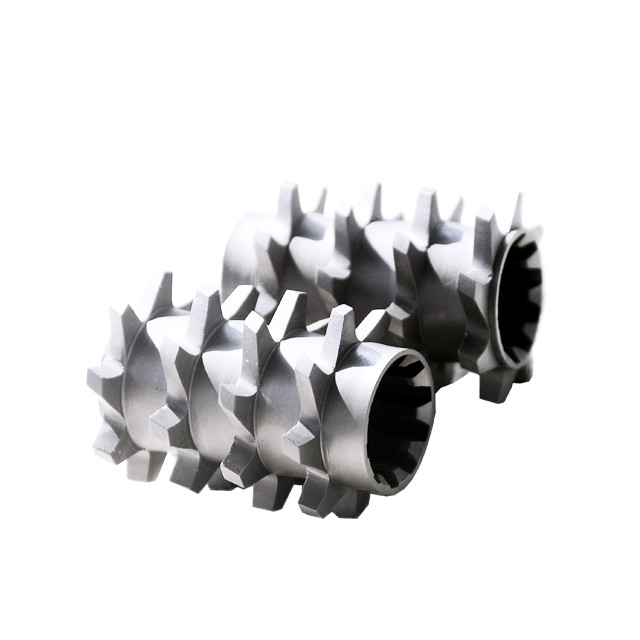

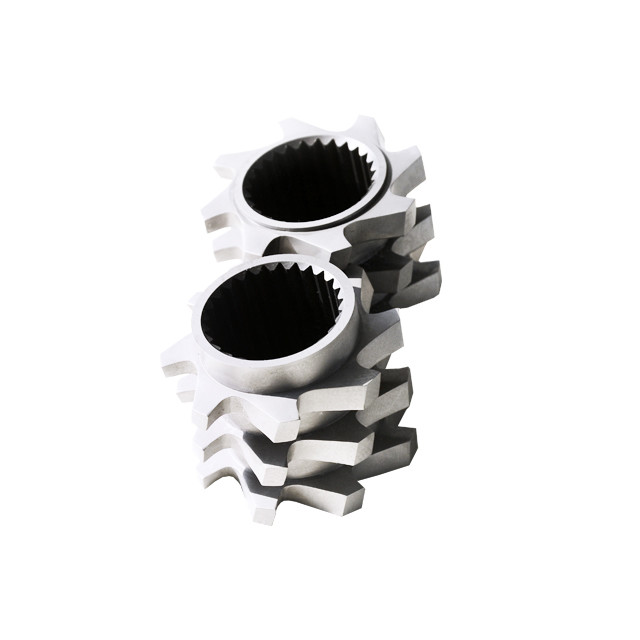

Các bộ phận thay thế của máy đùn trục vít đôi trong thiết kế phân khúc vật liệu chống mài mòn
Khối nhào trộn trục vít được xây dựng trên nguyên tắc mô-đun cho phép dễ dàng thay đổi tỷ lệ L / D khác nhau của trục vít để phù hợp với các vật liệu khác nhau.
Thành phần vít được làm bằng W6Mo5Cr4V2 (đó là một loại thép quá tốc độ cao), độ cứng của các phần tử vít là HRC58-62 và có thể thay đổi theo yêu cầu của quy trình.
Quy trình trục vít:
Chần -> Dập lỗ -> Tiện thô -> Làm cứng & Ủ -> Tiện tinh -> Phay thô -> Phay kết thúc -> Tạo rãnh cho lưỡng kim -> Lưỡng kim bằng PTA -> Mài thô -> Đánh bóng thô -> Tạo rãnh hoặc Chìa khóa -> Thấm nitơ -> Mài hoàn thiện -> Đánh bóng -> Đóng gói & Giao hàng
Quy trình thùng:
Chần -> Dập lỗ -> Tiện thô -> Gia công thô -> Làm cứng & Ủ -> Kết thúc Boring (0,4-0,8mm) -> Tạo rãnh cho lưỡng kim -> Lưỡng kim bằng PTA -> Hoàn thiện Mài -> Tiện hoàn thiện -> Phay lỗ cấp liệu & lỗ xả -> Thấm nitơ -> Tạo các lỗ nhỏ khác, lỗ nhiệt kế, lỗ định vị-> Mài bề mặt lỗ nạp & lỗ xả -> Đánh bóng -> Đóng gói & Giao hàng
2. Vật liệu sử dụng trục vít & thùng
| Nguyên liệu thô | Các yêu cầu chế biến thành phẩm |
| 38CrMoAIA, SACM645 | Xử lý thấm nitơ |
| Cr12MoV, Cr12, | Thép hợp kim |
| 38CrMoAIA, SACM645, 40Cr, AISI4140, 42CrMo | Thép hợp kim |
| 4Cr5MoSiV1, SKD-61, SKD-11 | Lưỡng kim của đúc ly tâm lỗ bên trong |
| GHII3 | bản chất cứng sau nhiệt độ cao |
3. tham số kỹ thuật
| Người mẫu | L / D | Công suất Outpu (kg / h) | Động cơ lái xe (kw) | Tốc độ quay của trục vít (vòng / phút) | Chiều cao trung tâm |
| BLM20 | 20: 1 | 3-5 | 1,1 / 1,5 / 2,2 | 10-60 | 1000-1400 |
| BLM25 | 25: 1 | 10-60 | 2.2 / 3.0 / 4.0 | 10-60 | 1000-1400 |
| BLM30 | 25: 1 | 10-60 | 2.2 / 3.0 / 4.0 | 10-60 | 1000-1400 |
| BLM45 | 25-36: 1 | 10-150 | 5,5-22 | 10-150 | 1000-1400 |
| BLM65 | 25-36: 1 | 20-150 | 22-75 | 20-150 | 1000 |
| BLM75 | 25-36: 1 | 20-150 | 30-132 | 20-150 | 1000 |
| BLM90 | 25-36: 1 | 20-110 | 30-185 | 20-110 | 1000-1100 |
| BLM120 | 25-36: 1 | 20-90 | 75-280 | 20-90 | 1000-1250 |
| BLM150 | 25-36: 1 | 20-75 | 90-400 | 20-75 | 1000-1300 |
