Phần tử trục vít tùy chỉnh cho máy đùn trục vít đôi
1. Mô tả
Loại phần tử trục vít cho từng chức năng: Cho ăn, Làm nóng chảy, Trộn, Thông gió, Điều áp
Các vít liên kết đồng thời quay và lau sạch lẫn nhau với khe hở hẹp để không còn cặn trong các chuyến vít và do đó giảm nỗ lực làm sạch.
Chức năng của phần tử vít si chủ yếu dùng để vận chuyển vật liệu.Các bộ phận nạp liệu và khử khí thường có bước dài để cải thiện việc vận chuyển vật liệu và khử khí.Đối với vật liệu có mật độ khối thấp, các bộ phận cấp liệu có thể sử dụng các thành phần kênh sâu để tăng khả năng cấp liệu.Các phần tử vít phân đoạn đùn đo sáng thường sử dụng bước nhỏ được sử dụng để tạo áp suất, cải thiện mật độ của vật liệu ở đầu khuôn và làm cho quá trình đùn ổn định hơn.
Khối nhào trộn thường được sử dụng để nấu chảy và trộn nguyên liệu.Năng lượng nhiệt được tạo ra bởi lực cắt cơ học.Cùng với việc làm nóng thùng, vật liệu có thể được nấu chảy và trộn nhanh chóng, với các yếu tố đặc biệt để phân phối vật liệu đồng đều hơn.
| Mã số | Mã sản phẩm | Hợp kim Materisl | HRC | Chống ăn mòn |
| MỘT | BLM-02 | hợp kim cơ bản niken | 52-56 | số 8 |
| B | BLM-03 | hợp kim cơ bản niken |
52-56 | 9 |
| C | BLM-04 | hợp kim cơ bản niken | 40-45 | số 8 |
| D | BLM-05 | Hợp kim cacbua vonfram gốc niken | 56-60 | số 8 |
2 Thông số phần tử vít của máy đùn trục vít .win:
|
Mô hình |
Đường kính trục vít (D / mm) | Đường kính nhỏ trục vít (d / mm) | D / d | Khoảng cách giữa (mm) |
| BM-20 | 21,7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21,2 |
| BM-35 | 35,6 | 23,6 | 1.51 | 30 |
| BM-50 | 50,5 | 32,5 | 1.55 | 42 |
| BM-52 | 51.4 | 33,8 | 1,52 | 43 |
| BM-60 | 59,6 | 43,8 | 1,37 | 52 |
| BM-65 | 62.4 | 40,5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1,40 | 60 |
| BM-70 | 70,6 | 47.4 | 1,49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.Hệ thống trục vít có đặc điểm sau:
Các phần tử vít với các cao độ và độ dài khác nhau
Các khối nhào với nhiều góc độ chao đảo khác nhau, số lượng đĩa nhào và chiều rộng đĩa
Các đầu vít để cố định bộ vít theo trục
Mối nối thanh răng để đảm bảo dòng điện giữa trục vít và các phần tử của trục vít.

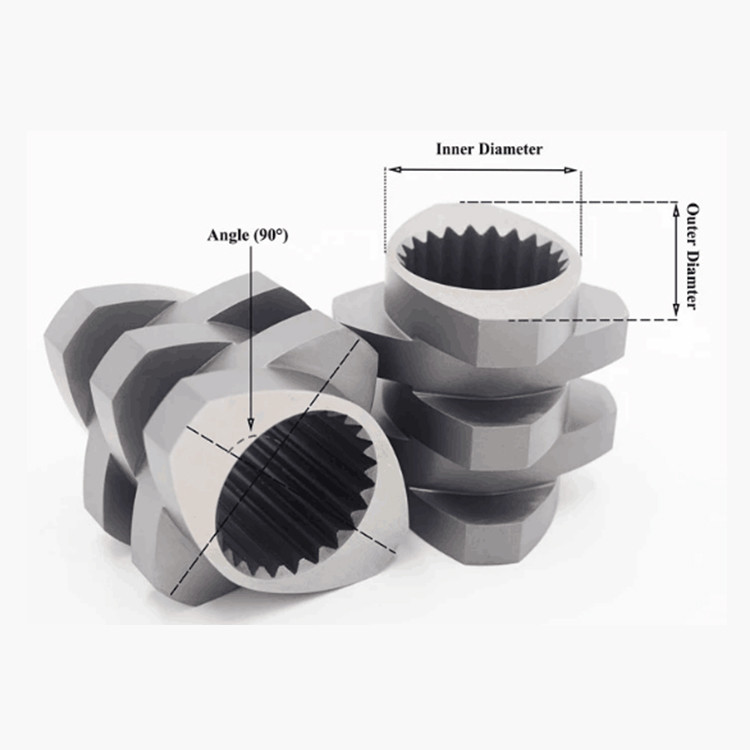

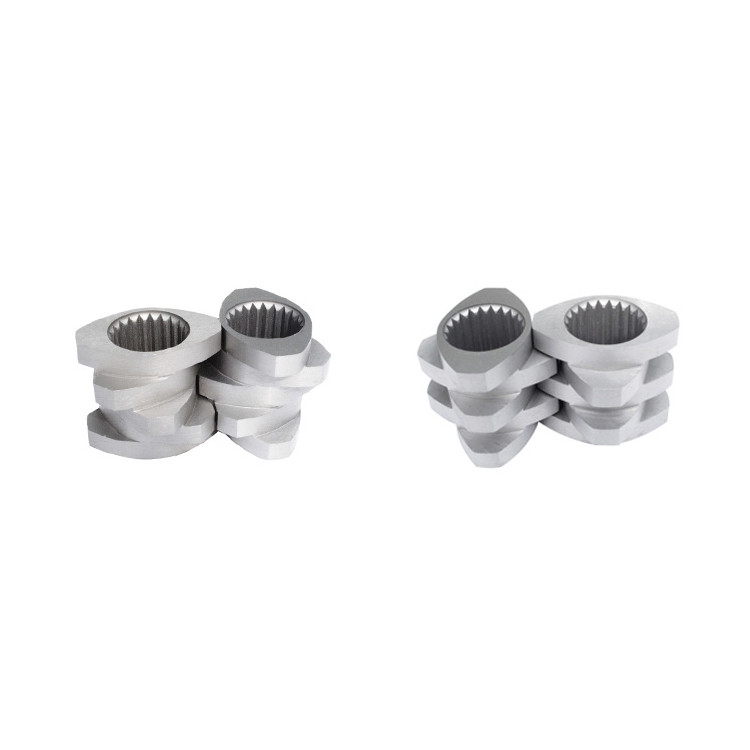

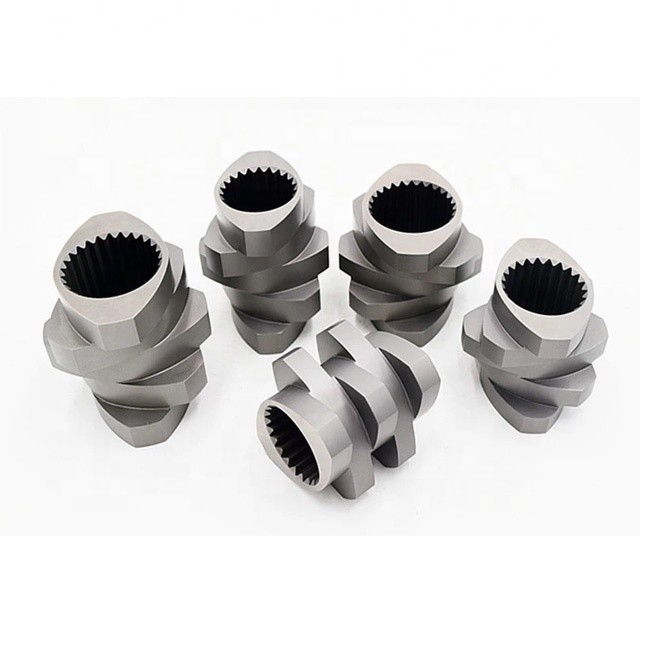

4.Những bức ảnh:
