Trục vít và thùng cho máy đùn nhựa trục vít đôi
1. Mô tả

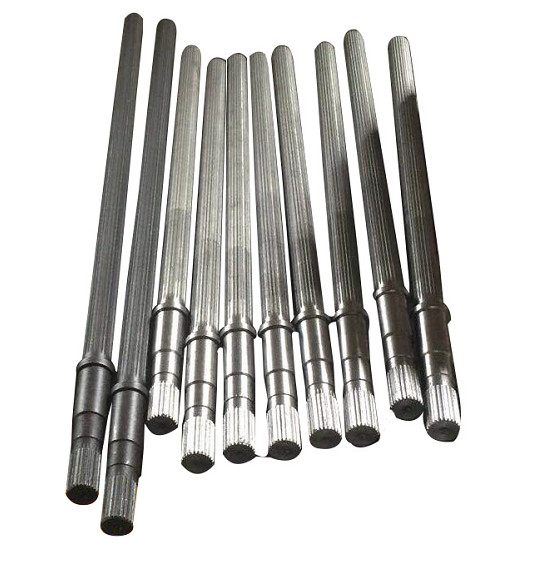

Trục là thiết kế dạng spline tốt cho việc phân phối mô-men xoắn.
Sử dụng vật liệu 40CrNiMoA, độ nén được tăng lên bằng cách rèn và xử lý, và mô-men xoắn của vật liệu được cải thiện bằng quá trình xử lý nhiệt.
Thành phần hóa học của vật liệu:
| Thành phần | C | Mn | Cr | Ni | Mo |
| Nội dung | 0,37-0,44 | 0,50-0,80 | 0,60-0,90 | 1,25-1,65 | 0,15-0,25 |
2 Thông số phần tử vít của máy đùn trục vít .win:
|
Mô hình |
Đường kính trục vít (D / mm) | Đường kính nhỏ trục vít (d / mm) | D / d | Khoảng cách giữa (mm) |
| BM-20 | 21,7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21,2 |
| BM-35 | 35,6 | 23,6 | 1.51 | 30 |
| BM-50 | 50,5 | 32,5 | 1.55 | 42 |
| BM-52 | 51.4 | 33,8 | 1,52 | 43 |
| BM-60 | 59,6 | 43,8 | 1,37 | 52 |
| BM-65 | 62.4 | 40,5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1,40 | 60 |
| BM-70 | 70,6 | 47.4 | 1,49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.Tính chất cơ học của vật liệu
Mật độ (kg / m3): khoảng 7830
Mô đun đàn hồi (GPa): 209
Độ bền kéo: b (MPa): ≥ 980 (100)
Sức mạnh năng suất: s (MPa): ≥ 835 (85)
Độ giãn dài là 5%: ≥ 12
Tỷ lệ giảm tiết diện (%): ≥ 55
Năng lượng tác động Akv (J): ≥ 78
Giá trị độ bền va đập của kv alpha (J / cm): ≥ 98 (10)

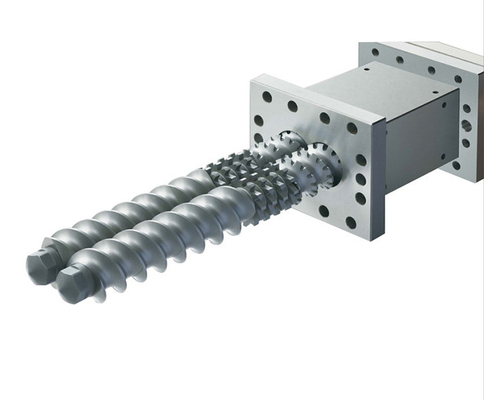

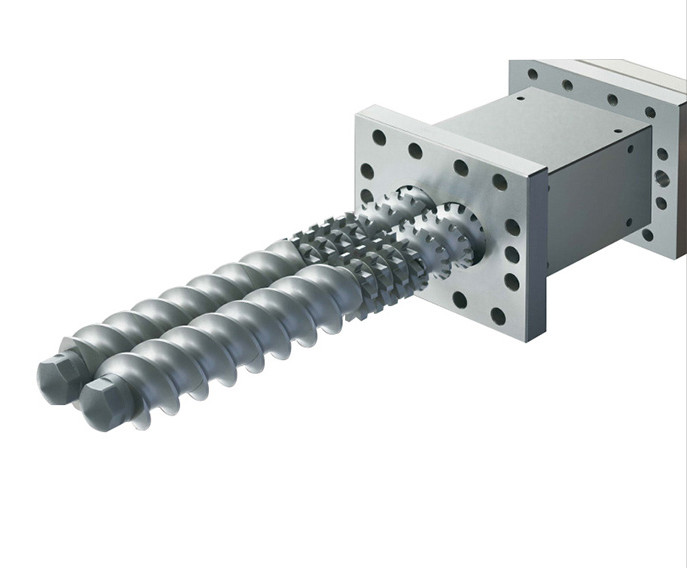

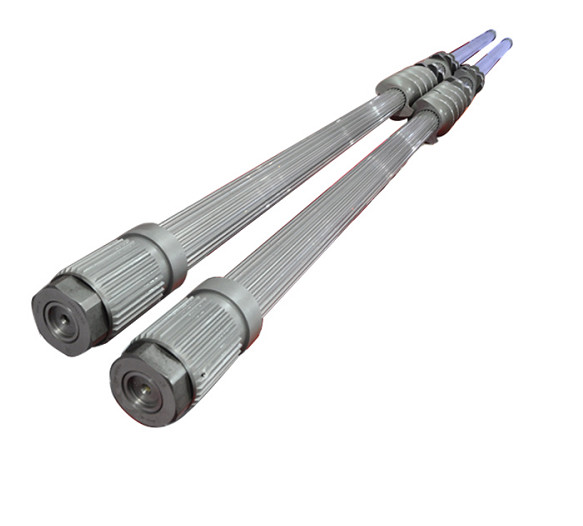

4.Những bức ảnh:
