Pelletizing Screw Barrel Thùng trục vít đôi song song cho máy đùn nhựa
1. Mô tả:
Thiết kế phân đoạn
Vỏ thùng: thép 45 #
Lót thùng: hình chữ C hoặc tích hợp
Độ cứng thùng: HRC58-62
Lớp lỗ bên trong: 6, độ chính xác cao
Loại thùng: mở, đóng, cấp liệu bên, thông hơi, v.v.
Phương pháp làm mát thùng: tự làm mát, với kênh nước bên trong
Giá cả cạnh tranh
Chất lượng cao
2.Biểu đồ thiết kế thùng
| Không. | Mô hình | L * W * H (mm) | Đường kính Φ (mm) | Khoảng cách trung tâm D (mm) |
| 1 | 20 | 132 * 115 * 105 | Φ23 | 18.4 |
| 2 | 30 | 120 * 135 * 115 | Φ30,6 | 26 |
| 3 | 35 | 140 * 140 * 120 | Φ36 | 30 |
| 4 | 36 | 150 * 160 * 140 | Φ36 | 30 |
| 5 | 40 | 160 * 175 * 145 | Φ41,6 | 34,5 |
| 6 | 50 | 190 * 190 * 150 | Φ51 | 42 |
| 7 | 52 | 210 * 200 * 155 | Φ52 | 43 |
| số 8 | 53 | 220 * 210 * 160 | Φ53,3 | 48 |
| 9 | 58 | 240 * 220 * 175 | Φ58 | 48 |
| 10 | 60 | 240 * 210 * 170 | Φ60 | 52 |
| 11 | 65 | 240 * 210 * 170 | Φ63 | 52 |
| 12 | 75 | 290 * 260 * 200 | Φ71,8 | 60 |
| 13 | 85 | 320 * 280 * 215 | Φ81,9 | 67,8 |
| 14 | 92 | 360 * 210 * 240 | Φ92 | 78 |
| 15 | 95 | 360 * 310 * 240 | Φ94 | 78 |
| 16 | 110 | 420 * 330 * 240 | Φ109 | 91,5 |
| 17 | 125 | 500 * 390 * 290 | Φ125 | 98 |
| 18 | 135 | 500 * 440 * 340 | Φ134 | 110 |
3. Máy đùn trục vít và thùng trục vít chế biến thùng trục vít:
Nguyên liệu - thương hiệu - kiểm tra - gia công - quy trình mài - quy trình chống gỉ - sản phẩm - đóng gói - giao hàng tận tay quý khách

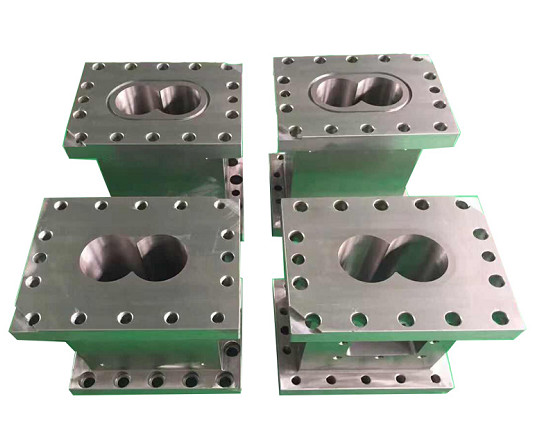

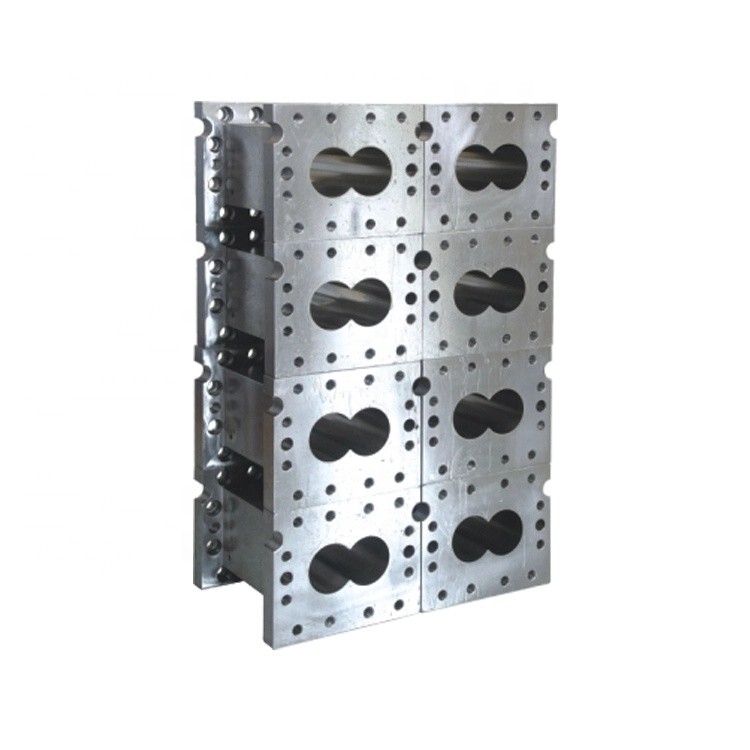

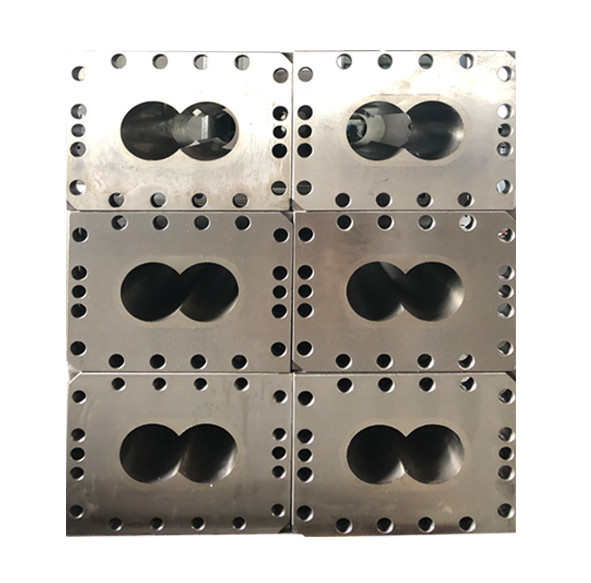

4.Những bức ảnh:
