Trục vít hoàn chỉnh và phần tử trục vít cho máy đùn hỗn hợp trục vít đôi với giá ưu đãi
1. Mô tả
Các bộ phận thay thế của máy đùn trục vít đôi trong thiết kế phân khúc vật liệu chống mài mòn
Khối nhào trộn trục vít được xây dựng trên nguyên tắc mô-đun cho phép dễ dàng thay đổi tỷ lệ L / D khác nhau của trục vít để phù hợp với các vật liệu khác nhau.
Thành phần vít được làm bằng W6Mo5Cr4V2 (đó là một loại thép quá tốc độ cao), độ cứng của các phần tử vít là HRC58-62 và có thể thay đổi theo yêu cầu của quy trình.
100% spline bên trong được kiểm tra bằng máy đo cắm spline để đảm bảo khả năng thay thế cho nhau của các thành phần.
Tất cả các bộ phận của máy đùn trục vít đôi của chúng tôi được hoàn thiện bằng phương pháp mài CNC sau khi xử lý nhiệt.Độ nhám bề mặt của dòng sản phẩm này nhỏ hơn Ra0.8, giúp loại bỏ hoàn toàn ảnh hưởng của biến dạng nhiệt luyện đến chất lượng của các thành phần.
| Mã số | Mã sản phẩm | Hợp kim Materisl | HRC | Chống ăn mòn |
| MỘT | BLM-02 | hợp kim cơ bản niken | 52-56 | số 8 |
| B | BLM-03 | hợp kim cơ bản niken
|
52-56 | 9 |
| C | BLM-04 | hợp kim cơ bản niken | 40-45 | số 8 |
| D | BLM-05 | Hợp kim cacbua vonfram gốc niken | 56-60 | số 8 |
2 Thông số phần tử trục vít của máy đùn trục vít.
|
Mô hình |
Đường kính trục vít (D / mm) | Đường kính nhỏ trục vít (d / mm) | D / d | Khoảng cách giữa (mm) |
| BM-20 | 21,7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21,2 |
| BM-35 | 35,6 | 23,6 | 1.51 | 30 |
| BM-50 | 50,5 | 32,5 | 1.55 | 42 |
| BM-52 | 51.4 | 33,8 | 1,52 | 43 |
| BM-60 | 59,6 | 43,8 | 1,37 | 52 |
| BM-65 | 62.4 | 40,5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1,40 | 60 |
| BM-70 | 70,6 | 47.4 | 1,49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3. Thiết kế theo nguyên tắc mô-đun làm cho các phần tử vít có thể được thay thế bằng các bộ phận mới nếu chúng bị mòn trong quá trình sử dụng.
Chất liệu: thép công cụ tốc độ cao chất lượng cao, W6Mo5Cr4V2
Độ cứng toàn bộ: HRC58-60
Loại vít: chặn

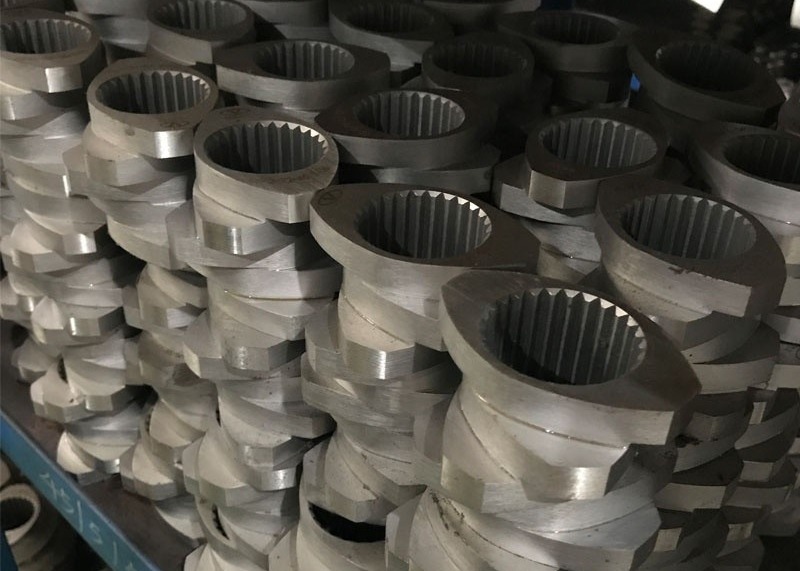

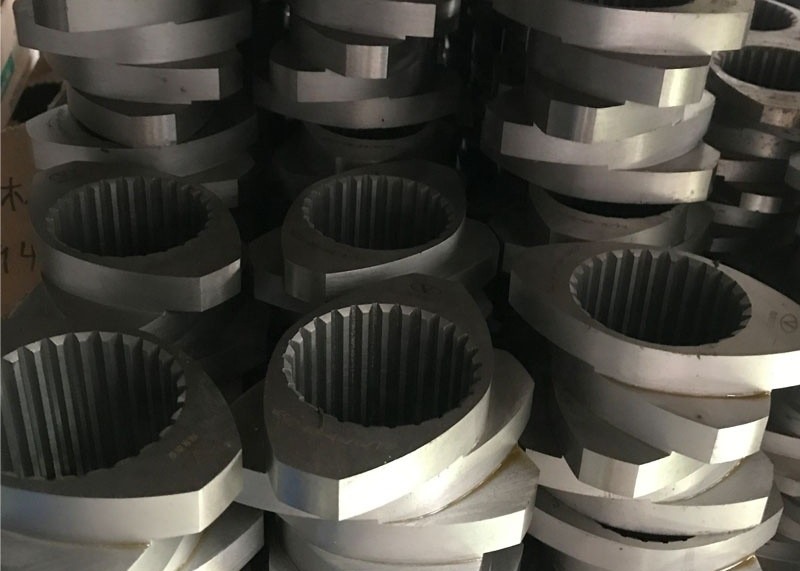

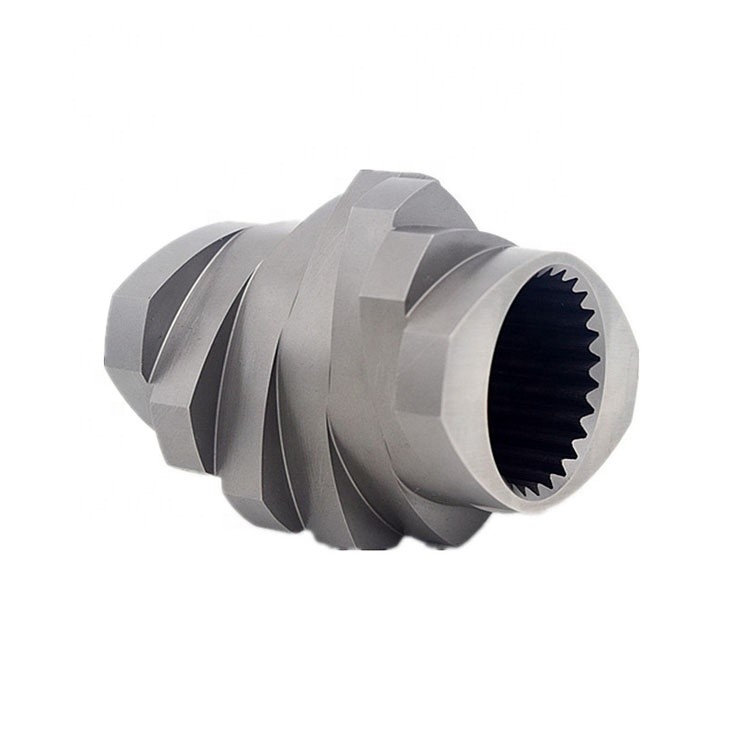

4.Những bức ảnh:
