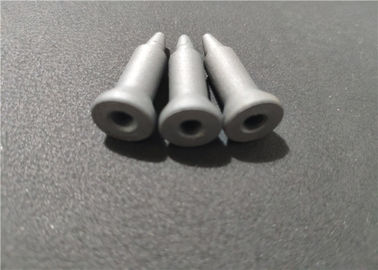

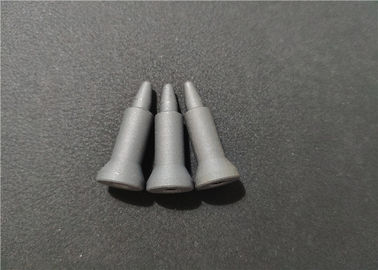

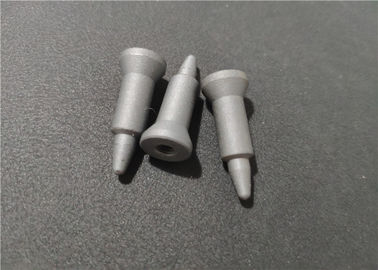

Kích thước đặc biệt của chốt định vị đầu nhọn KCF với lỗ dưới cùng
Chốt guie KCF là một loại chân dẫn hướng hàn cách điện trên cơ sở kim loại đã được sử dụng rộng rãi trong ngành hàn điện trở để hàn đai ốc và hàn bu lông để bảo vệ ren vít đai ốc và ren vít bot.
Chân chuẩn KCF
| A | B | C | D | E | F | G | L | Q | R | |
| KCF-M4- (B) | 3.2 | 4 ～ 7 | 10 | 5 | 2 | 22 | 4 | 31 | 2,5 | 9 |
| KCF-M5- (B) | 4.1 | 5 ～ 8 | 10 | 6 | 2,5 | 22 | 4 | 32 | 3 | 13.3 |
| KCF-M6- (B) | 4,9 | 6 ～ 9 | 10 | 7 | 2,5 | 22 | 3 | 32 | 3.5 | 15,5 |
| KCF-M8- (B) | 6,8 | 8 ～ 11 | 12 | số 8 | 3 | 23 | 3 | 34 | 5 | 17,5 |
| KCF-M10- (B) | 8.5 | 10 ～ 13 | 15 | 10 | 3.5 | 24 | 3 | 37 | 7 | 30,5 |
| KCF-M7 / 16- (B) | 9,7 | 11 ～ 14 | 16 | 12 | 4 | 24 | 3 | 39 | số 8 | 37,5 |
| KCF-12- (B) | 10.4 | 12 ～ 15 | 16 | 12 | 4 | 24 | 3 | 39 | 9 | 41 |
