Chốt dẫn hướng KCF với kích thước đặc biệt được sử dụng trong dây chuyền sản xuất ô tô tự động
1.Mô tả:
Chân dẫn hướng KCF và Tay áo KCF đã được sử dụng trong các ứng dụng Hàn điện trở trong vài thập kỷ.KCF không phải là một lớp phủ, nó là vật liệu thực tế.Hợp kim KCF là Hợp kim không gỉ Ferritic, bổ sung thêm Chrome, nhôm và các nguyên tố đặc biệt khác.Khi vật liệu KCF được xử lý nhiệt thông qua một quá trình nhiệt độ cao đặc biệt, nhôm sẽ xuất hiện trên bề mặt và kết hợp với oxy để tạo thành Nhôm-Oxit, tạo ra một lớp da cách nhiệt trên bề mặt của nó.Quá trình này làm cho các chốt và tay áo rất bền vì tất cả đều giống nhau về chất liệu, ngay cả bề mặt cách nhiệt.Bề mặt của chốt / ống bọc KCF dày 20-30 micromet.
Nếu bạn cần thông số kỹ thuật đặc biệt, chào mừng bạn đến đặt hàng theo yêu cầu.
Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước do không ngừng cải tiến.
2.Đặc điểm kỹ thuật bao tay hướng dẫn KCF
Chất liệu pin: KCF, AL2O3, ZrO2, Si3N4, gốm, thép không gỉ, v.v.
Đường kính chân KCF: M4, M5, M6, M8, M10, M12…
Ứng dụng: Tay áo dẫn hướng KCF được sử dụng rộng rãi trên hàn chiếu, hàn đai ốc, hàn đinh tán
3. Chân chuẩn KCF
| A | B | C | D | E | F | G | L | Q | R | |
| KCF-M4- (B) | 3.2 | 4 ～ 7 | 10 | 5 | 2 | 22 | 4 | 31 | 2,5 | 9 |
| KCF-M5- (B) | 4.1 | 5 ～ 8 | 10 | 6 | 2,5 | 22 | 4 | 32 | 3 | 13.3 |
| KCF-M6- (B) | 4,9 | 6 ～ 9 | 10 | 7 | 2,5 | 22 | 3 | 32 | 3.5 | 15,5 |
| KCF-M8- (B) | 6,8 | 8 ～ 11 | 12 | số 8 | 3 | 23 | 3 | 34 | 5 | 17,5 |
| KCF-M10- (B) | 8.5 | 10 ～ 13 | 15 | 10 | 3.5 | 24 | 3 | 37 | 7 | 30,5 |
| KCF-M7 / 16- (B) | 9,7 | 11 ～ 14 | 16 | 12 | 4 | 24 | 3 | 39 | số 8 | 37,5 |
| KCF-12- (B) | 10.4 | 12 ～ 15 | 16 | 12 | 4 | 24 | 3 | 39 | 9 | 41 |

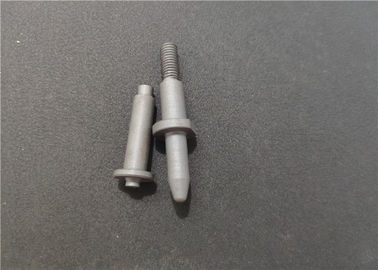

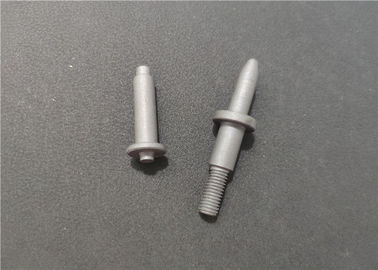

4. hình ảnh khác
